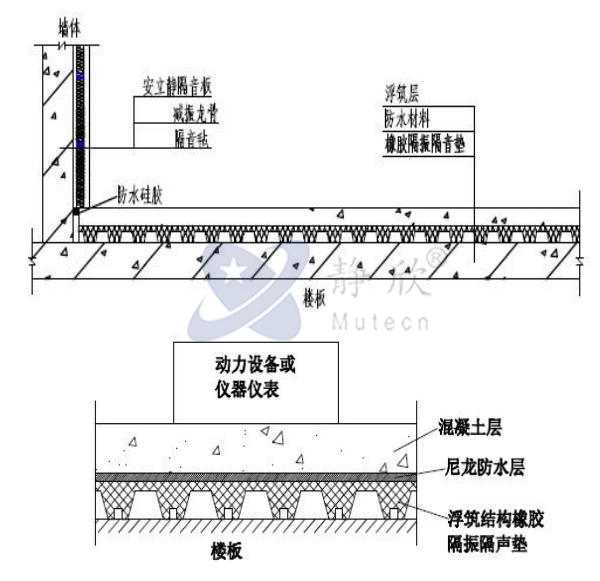

一、楼板浮筑结构做法：

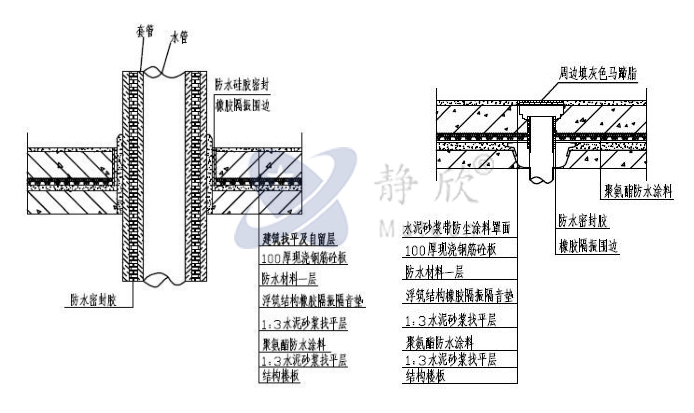

二、管道、地漏穿越浮筑层隔振防水措施图：

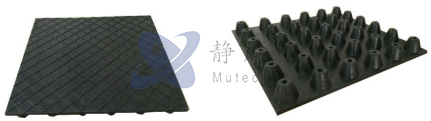

三、产品实样：

MUTE 型浮筑橡胶隔振隔声垫主要由天然合成橡胶，中间锦纶尼龙骨架加强层通过高温硫化模压而成，下部凸台设有孔，能起到一定的空气隔振和阻尼作用，固有频率较低，隔振隔声效果较好，主要用于浮筑层和动力设备的隔振隔声，能最大限度的缩减，隔离建筑物结构上的振动，噪声的传递污染。

产品单块尺寸为 500*500mm，可大面积组合铺设，也可根据工程需要任意切割大小， 可耐酸、碱、油、防腐、防霉、防湿、防老化，耐温范围-20-90℃，阻尼比 0.08 。

四、浮筑结构隔振隔音安装铺设说明：

1、 铺设地面需平整，尖锐突起和石子等杂物需打扫干净。

2、 平行铺设的隔振隔声垫的接缝处需紧密靠拢，接缝处并用宽度 60mm 的胶带粘贴。

3、 铺设后用厚 0.2mm 防水尼龙薄膜完全覆盖在隔振隔声垫上，薄膜四周边缘须高出侧向安装的隔振隔声垫 100-150mm 左右，以防液态物渗透。

4、 侧向周边（柱）安装隔振隔声垫，厚度≥10mm，产品高度根据浮筑台高度而定，也可将产品切割使用。

5、 浮筑台全部浇筑后，最好在侧向安装垫上部打上防水硅胶。

6、 点铺式安装的先在楼板或地基上按设计图纸在安装位置上划线打格，然后按尺寸将“垫” 布置，“垫”下部用胶粘剂与楼板固定，上部铺设多层木板和防水薄膜尼龙层（多层木板接缝处需用薄铁板或薄木板固定好，且其强度须能承受浇筑钢筋混凝土时的荷载）。 7、若施工时不是一次性浇筑混凝土，应考虑加设结构连接钢筋于连接位，浇筑混凝土后，需注意溅出部分及时清理。

8、 待混凝土达到保养期后（一般需 10 天左右或根据实际情况）方可将重型设备放置到浮筑地台上。

9、 浮筑地台上设备或其他建筑构件不能与其他周边建筑物等有直接刚性接触，以防振动传递。

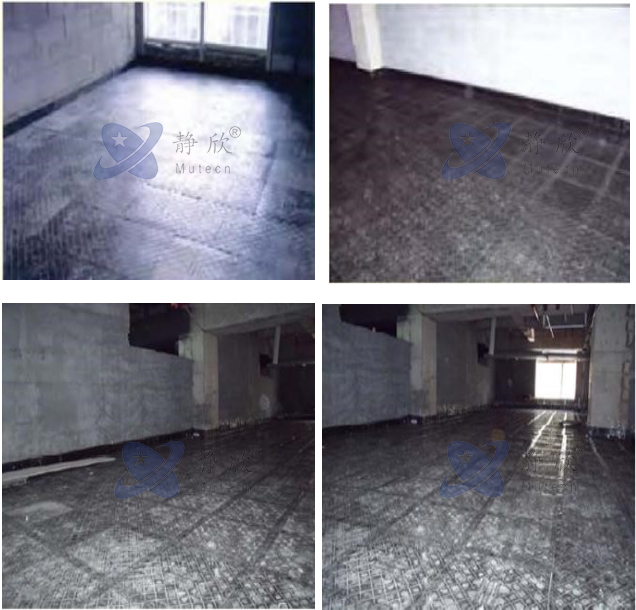

五、安装实例：
